艦船耐壓部件用TA5鈦合金中厚板制備工藝優化及性能保障研究——系統探究近相變點軋制溫度變形量成品退火溫度對板材微觀組織、室溫拉伸性能及沖擊吸收能量的影響，確保產品滿足GJB 944A-2018規范要求并實現性能提升

TA5鈦合金因其具有良好的成形性、強度、焊接性能以及耐海水腐蝕性，廣泛應用于船舶制造行業，例如艦船和潛艇上的一些受力部件、螺栓以及耐壓部件等 [1?2]。其名義成分中含有0.005%(質量分數)的B元素，B元素能夠細化晶粒、提升彈性模量，因此，TA5鈦合金具有較好的綜合性能。而在實際生產過程中，由于TA5為密排六方結構，滑移系較少，變形抗力大，滑移系的開動和位錯的運動需要更多的外界能量，板材表面易出現室溫現象萌生裂紋，導致TA5鈦合金板材的成材率較低 [3?5]。而高溫下的熱能和軋制時的外界應力會加快原子間的擴散，弱化了晶粒之間的結合強度，最終使得相鄰晶粒在應力作用下發生滑動，從而容易產生變形[6-8]。因此，本文通過采取近相變點(T。以下30~50℃)溫度、多道次、單向軋制的方式，以改善板材的表面質量,消除板材的橫縱向力學性能差異,達到提升TA5鈦合金板材質量的目的。其中,20mm板材軋制后采用空冷的冷卻方式;55mm板材軋制后采用水冷的冷卻方式，以控制厚板冷卻過程中的晶粒尺寸長大。最后，通過不同溫度下的成品退火制備了厚度為55和20mm的TA5鈦合金板材，并對其顯微組織和室溫力學性能進行了分析。以期研究結果為TA5鈦合金中厚板的實際生產提供思路和依據。

1、實驗方法

本實驗所用材料為厚度為270mm的TA15鈦合金板坯，相變點為995~1000℃，板坯主要化學成分如表1所示，滿足GJB 944A2018要求。

表1 TA5鈦合金板坯主要化學成分(%，質量分數)

軋制設備為軋輥輥身長度為2800mm的四輥熱軋機，其中，厚度為55mm的成品板材經過一火次軋制，軋制溫度為920~960℃，總變形量約為80%;厚度為20mm的成品板材經過兩火軋制，火軋制溫度為920~960℃，總變形量約為75%，二火軋制溫度為900~940℃，總變形量約為60%。

TA5鈦合金板材軋制完成后，厚度為55mm的板材快速矯直后進行水冷處理，冷卻至200℃以下空冷至室溫，厚度為20mm的板材快速矯直后空冷至室溫。最后，分別將厚度為20、55mm的成品板材分別在650、700℃進行退火處理。通過LeicaD-MI5000M金相顯微鏡對微觀組織形貌進行觀察，通過INSTRON5982材料試驗機、JB30B沖擊試驗機分別對TA5鈦合金板材的橫縱向室溫力學性能進行測試。

2、實驗結果及分析

2.1宏觀形貌分析

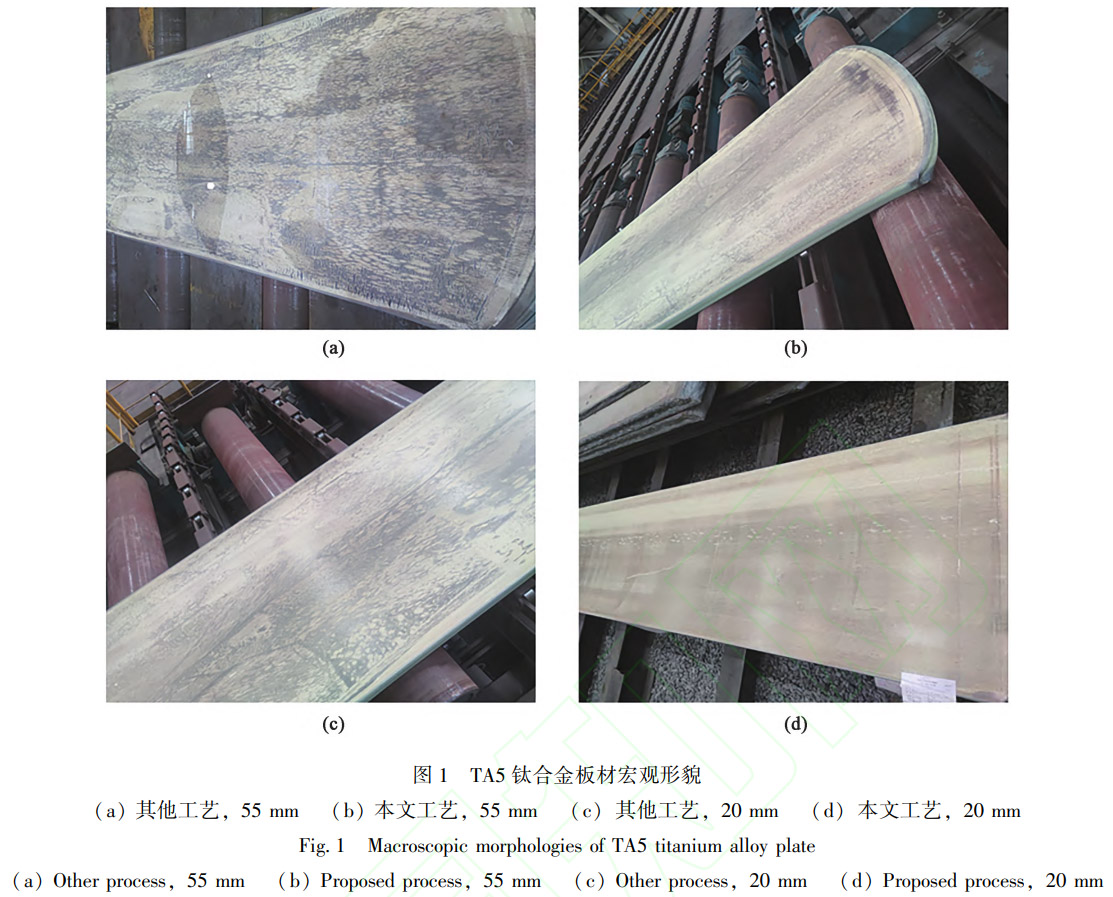

可以觀察到采用多道次小變形量、增加板坯中間過程補溫的措施，板坯表面局部僅出現了局部裂紋。其大多分布在板材的邊部區域，這是由于在板材邊部失溫較嚴重，軋制時由于溫度差異造成不均勻變形，最終形成表面裂紋。盡管如此，相比于前期采用其他工藝制備的TA5鈦合金中厚板材大面積的出現裂紋(圖1a和圖1c)，這種軋制方式還是明顯改善了板材的表面質量。

2.2微觀組織形貌分析

分別為不同狀態下的厚度為55和20mm的TA5鈦合金板材橫向(Transverse Direc-tion，TD)微觀組織形貌，顯然，兩種退火溫度(650和700℃)下的微觀組織未發現明顯的缺陷存在，呈現片層α組織和等軸α組織的分布狀態。當退火溫度為650℃時，觀察到此時的組織接近于熱軋態下的組織，只有比例很少的等軸α組織，顯然，此時再結晶處于開始階段，在微觀組織形貌中觀察到有少數的長條狀組織。這是由于TA5鈦合金板材在高溫下長時間加熱，使得擇優取向的晶粒迅速長大。而在板材軋制時，板材上下表面受到強烈的剪切力，晶粒破碎較為充分，而位于板材中心的部位，受力狀況越接近于平面應力狀態，受到的剪切力較小，因此，板材中心的晶粒不容易破碎，形成組織不均勻性[10]。由于未發生完全再結晶，最終一部分中心區域的長條狀組織被保留下來。當退火溫度為700℃時，再結晶程度進一步提升，長條狀組織發生了再結晶轉變為等軸組織，等軸α組織的比例進一步增加。

2.3室溫拉伸性能

進一步對經650、700℃成品退火的厚度為55mm的TA5鈦合金板材的室溫拉伸性能進行了研究，其橫縱向的室溫拉伸性能分別如圖4a和圖4b所示，其中，R_m為抗拉強度、Rp0.2為規定非比例延伸強度、A為斷后伸長率、Z為斷面收縮率。經不同溫度退火的TA5鈦合金成品板材橫縱向的室溫拉伸強度相差30MPa以內，其力學性能差異不大。顯然，采取近相變點(Tβ以下30~50℃)的高溫軋制方式可以有效消除TA5鈦合金中厚板的橫縱向力學性能的差異。除此之外，當板材成品退火溫度提升至700℃時，橫縱向拉伸強度均發生了下降，而伸長率和斷面收縮率均得到了提升。分析認為:一方面，隨著退火溫度的升高，再結晶程度進一步提升，板材內α組織進一步球化，等軸α組織比例增加，板材的殘余應力進一步得到釋放，組織更加均勻;而等軸α組織比例增加，提升了材料的塑形，其與TA5鈦合金板材的微觀組織形貌也是一致的;此外，隨著退火溫度的提高，再結晶體積分數上升，降低了材料軋制過程中產生的加工硬化效果。另一方面，經過700℃退火的TA5鈦合金板材形成的等軸α組織晶粒尺寸更大，導致材料內部的界面數量減少，對于位錯的釘扎作用減小，細晶強化作用減弱[11-13]。因此，會導致材料表現出較高的伸長率和較低的室溫拉伸強度。然而，經650、700℃退火的TA5鈦合金成品板材，其橫縱向室溫拉伸強度、屈服強度、伸長率均高于GJB944A-2018[9]中TA5鈦合金板材性能數據(表2)。實驗結果顯示，度相比于 GJB 944A2018提高了9.1%，規定非比例延伸強度提高了16.1%,伸長率高出了28.9%。

表2 GJB 944A2018中TA5鈦合金板材性能要求

此外，對經650、700℃成品退火的厚度為20mm的成品板材的橫縱向室溫拉伸性能也做了測試，實驗結果如圖5所示。經不同退火溫度退火的厚度為20mm的TA5鈦合金板材的橫縱向室溫力學性能均遠高于 GJB 944A20189中的要求。此外，由于板材軋制變形溫度均為近相變點，高溫軋制有利于消除板材橫縱向的性能差異，因此板材也表現出相近的橫縱力學性能。經700℃退火的厚度為20mm的TA5鈦合金板材，其橫向室溫拉伸強度相比于GJB 944A-20189提高了12.8%，規定非比例延伸強度提高了19.4%，伸長率提高了32.6%。

2.4沖擊性能

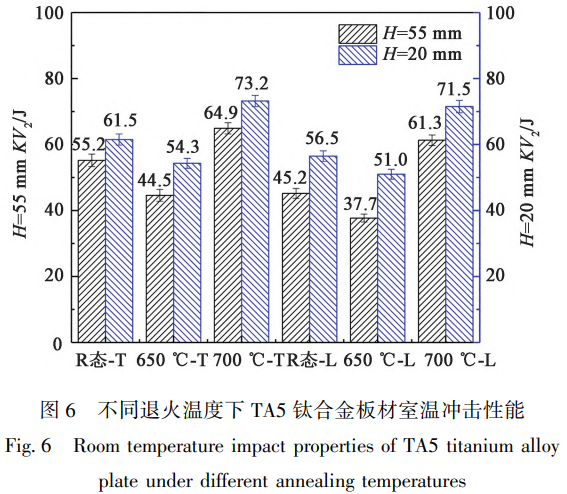

TA5鈦合金用作艦船部件時，會面臨沖擊斷裂造成材料失效的現象，因此，衡量TA5鈦合金板材的沖擊性能KV2也是一個重要的標準。因此，進一步對TA5鈦合金中厚板材進行室溫沖擊實驗測試，實驗結果如圖6所示，其中，T和L分別代表橫向和縱向。由圖6可知，相比于經650℃成品退火的TA5鈦合金板材，經700℃成品退火的TA5鈦合金板材沖擊性能進一步得到提升。分析認為，首先，這是由于更高溫度的退火使得材料發生了更充分的回復與再結晶，改善了材料內部的缺陷和殘余應力，避免了裂紋的萌生;其次，更高溫度的退火形成的粒徑更大的等軸α組織對于裂紋的擴展起著阻礙作用，粗大的等軸α組織有效減少了材料內部的界面數量，使得裂紋必須繞過等軸α組織，增加了裂紋擴展的路徑，提升了材料的沖擊性能 [14?15]。此外，經700℃退火的板材，其橫縱向的沖擊性能均能滿足GJB 944A2018的要求(表2)。

3、結論

(1)采用高溫多道次的軋制方式，可以有效改善TA5鈦合金板材的成材率和板材橫縱向力學性能差異。

(2)通過700℃成品退火的TA5鈦合金中厚板材表現出最優的綜合力學性能。

(3)在700℃成品退火的TA5鈦合金中厚板材表現出更佳的沖擊性能，材料發生了更充分的回復與再結晶，改善了材料內部的缺陷和殘余應力，避免了裂紋的萌生。其次，更多粗大的等軸α組織對于裂紋的擴展起著阻礙作用。

參考文獻:

[1]何書林，馮永琦，王永強，等.TA5鈦合金組織對鍛件性能的影響[J].金屬學報，2002(z1):204-205.

He S L, Feng Y Q, Wang Y Q, et al. Effect of microstructure on properties of TA5 alloy forging[J] Acta Metallurgica Sinica,2002(z1):204-205.

[2]Yu W X, Lyu Y F, Li S H, et al. Mechanism of the anisotropy of yield ratio in TA5 titanium alloy plates[J]. Materials Science and Engineering: A,2015,639:314-319.

[3]Lin Y C, Chen X M. A critical review of experimental results and constitutive descriptions for metals and alloys in hot working[J].Materials& Design,2011,32(4):1733-1759.

[4]Samantaraary D, Mandal S, Bhaduri A K. Constitutive analysis to predict high-temperature flow stress in modified 9Cr-1Mo(P91)steel[J]. Materials& Design,2010,31(2):981-984.

[5]王永梅.鍛造工藝對TA5鈦合金組織和性能的影響[J].稀有金屬快報，2007(8):35-38.

Wang Y M. Effect of forging process on structure and properties of

Wang Y M. Effect of forging process on structure and properties of titanium alloy TA5[J]. Rare Metals Letters,2007(8):35-38.[6]龐洪，張海龍，王希哲，等.包覆疊軋TA7鈦合金薄板的組織

與力學性能[J].中國有色金屬學報，2010，20(S1):66-69.

Pang H, Zhang H L, Wang X Z, et al. Microstructures and me-chanical properties of TA7 alloy sheet produced by pack ply-rolling process[J]. The Chinese Journal of Nonferrous Metals, 2010,20(S1):66-69.

[7]Cheng L, Qiang F M, Zhu B, et al. Evident a/y interface slid-ing in fully lamellar TiAl alloy during hot deformation: metallurgi-cal observation and mesoscopic modelling[J]. Metals and Mate-

rials International,2023,29(11):3317-3328.

[8]王秀琦,李天瑞,劉國懷,等.交叉包套軋制Ti-44Al-5Nb-1Mo-2V-0.2B合金的微觀組織演化及力學性能[J].金屬學報，2024，60(1):95-106.

Wang X Q, Li T R, Liu G H, et al. Microstructure evolution and mechanical properties of Ti-44Al-5Nb-1Mo-2V-0.2B alloys in the cross hot-pack rolling process[J]. Acta Metallurgica Sinica,2024,60(1):95-106.

[9]GJB944A-2018，艦船用鈦及鈦合金板材規范[S].

GJB 944A2018, Specification for titanium and titanium alloy plate and sheet for marine ship[S].

[10]李權，唐廣波，劉正東，等.板帶熱軋變形過程中的非均勻應變問題分析[J].鋼鐵研究學報，2007，19(6):52-55.

Li Q, Tang G B, Liu Z D, et al. Analysis of nonuniform strain in hot strip rolling deformation process[J]. Journal of Iron and Steel Research,2007,19(6):52-55.

[11]郝曉博，張強，陶會發，等.軋制工藝對TA5鈦合金薄板組織與性能的影響[J].熱加工工藝，2019，48(19):119-120，123.

Hao X B, Zhang Q, Tao H F, et al. Effects of rolling process on microstructure and properties of TA5 titanium alloy sheet[J]. Hot Working Technology,2019,48(19):119-120,123.

[12]廖強,謝文龍,曲恒磊,等.熱軋溫度對TA5-A鈦合金板材組織及拉伸性能的影響[J].熱加工工藝,2012,41(16):50-52.

Liao Q, Xie W L, Qu H L, et al. Effects of hot-rolling tempera-ture on structure and tensile properties of TA5-A titanium alloy plate[J]. Hot Working Technology,2012,41(16):50-52.

[13]駱雨萌，劉金旭，李樹奎，等.熱軋TC4鈦合金力學性能各向異性及影響因素分析[J].稀有金屬材料與工程.2014，43(11):2692-2696.

Luo Y M, Liu J X, Li S K, et al. Anisotropy of mechanical prop-erties and influencing factors of hot rolling TC4 titanium alloy[J]. Rare Metal Materials and Engineering, 2014, 43(11):2692-2696.

[14]宋蕊池，李清清，馬龍，等.鍛造溫度對TA5-A鈦合金組織及性能的影響[J].世界有色金屬，2018(20):11-12.

Song R C, Li Q Q, Ma L, et al. Effect of forging temperature on microstructure and properties of TA5-A titanium alloy[J]. World Nonferrous Metals,2018(20):11-12.

[15]宮敏利,李淑英.二次軋制參數和退火熱處理對TA5-A鈦合金熱軋板力學性能的影響[J].機械工程材料，2016，40(1):75-77，82.

Gong M L, Li S Y. Effects of second rolling deformation rate and annealing heat treatment on mechanical properties of TA5-A titani-um alloy hot-rolled plate[J]. Materials for Mechanical Engineer-ing,2016,40(1):75-77,82.

（注，原文標題：熱處理溫度對TA5鈦合金厚板的組織和室溫拉伸及沖擊性能的影響）
